Назначение
Решетки с индивидуально регулируемыми поворотными жалюзи предназначены для вытяжки или притока воздуха системами вентиляции, кондиционирования или воздушного отопления. Решетки РС2 (РА2) используются для изменения направления потока воздуха в вертикальной плоскости. Решетки РС3 (РА3) используются для изменения направления потока воздуха в горизонтальной плоскости. Решетки РС2-A (РА2-А) используются для изменения направления потока воздуха как в вертикальной, так и в горизонтальной плоскости. При необходимости регулировки объема воздушного потока (регулировки «живого» сечения) решетки комплектуются клапаном расхода воздуха (блок Б1 или Б2). Блок Б1 используется для регулировки расхода воздуха решеток, монтируемых в строительные проемы, в торцы воздуховодов. Блок Б2 рекомендуется использовать для регулировки расхода воздуха при установке решеток на транзитных участках воздуховодов. При выборе материала решеток следует учитывать, что решетка из стали проигрывает в весе, выигрывает в стоимости по сравнению с решеткой из алюминия.Решетки из нержавеющей стали используются в специфических условиях больничных помещений, в помещениях с повышенной влажностью, при воздействии агрессивной среды.
Условия эксплуатации
Решетки РС2 (РА2) по условиям эксплуатации изготавливаются в климатическом исполнении У (умеренный климат), а в части места размещения соответствуют:
— категории 4 ГОСТ 15150-69 (помещения с искусственно регулируемыми климатическими условиями) — для стальных решеток;
- категориям 3, 4, 5 ГОСТ 15150-69 (в том числе помещения с повышенной влажностью и конденсатом) — для алюминиевых решеток.

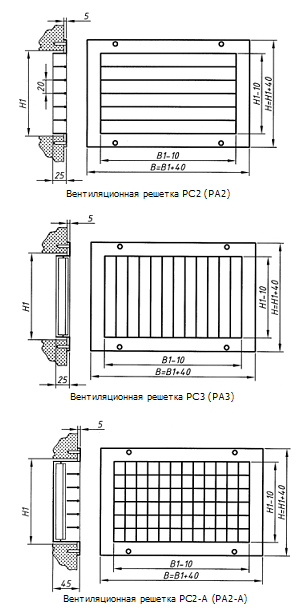

Решетки имеют один ряд горизонтальных поворотных жалюзи (РС2, РА2), один ряд вертикальных поворотных жалюзи (РС3, РА3), два ряда взаимно перпендикулярных жалюзи (РС2-А, РА2-А). Жалюзи установлены в пластиковые втулки, обеспечивающие фиксацию жалюзи в выбранном положении.

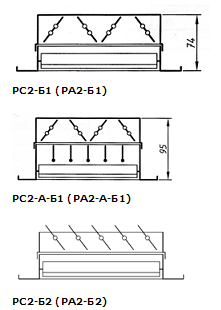

Клапан расхода воздуха (блок Б1) имеет один ряд оппозитных взаимосвязанных жалюзи, объединенных общим приводом.
Клапан расхода воздуха (блок Б2) представляет собой один ряд параллельных взаимосвязанных жалюзи с изменяемым углом наклона, позволяющий регулировать объем воздушного потока через решетку.
Материал — сталь или алюминий. По согласованию с заказчиком возможно изготовление решеток из нержавеющей стали. В качестве защитно-декоративного покрытия используется порошковая полимерная краска. Основной цвет покрытия — белый RAL9016. Возможно окрашивание в другой цвет по каталогу цветов RAL.
Крепление — открытое винтовое или скрытое.
Размер проема под установку решетки (строительный проем) — В1хН1.
